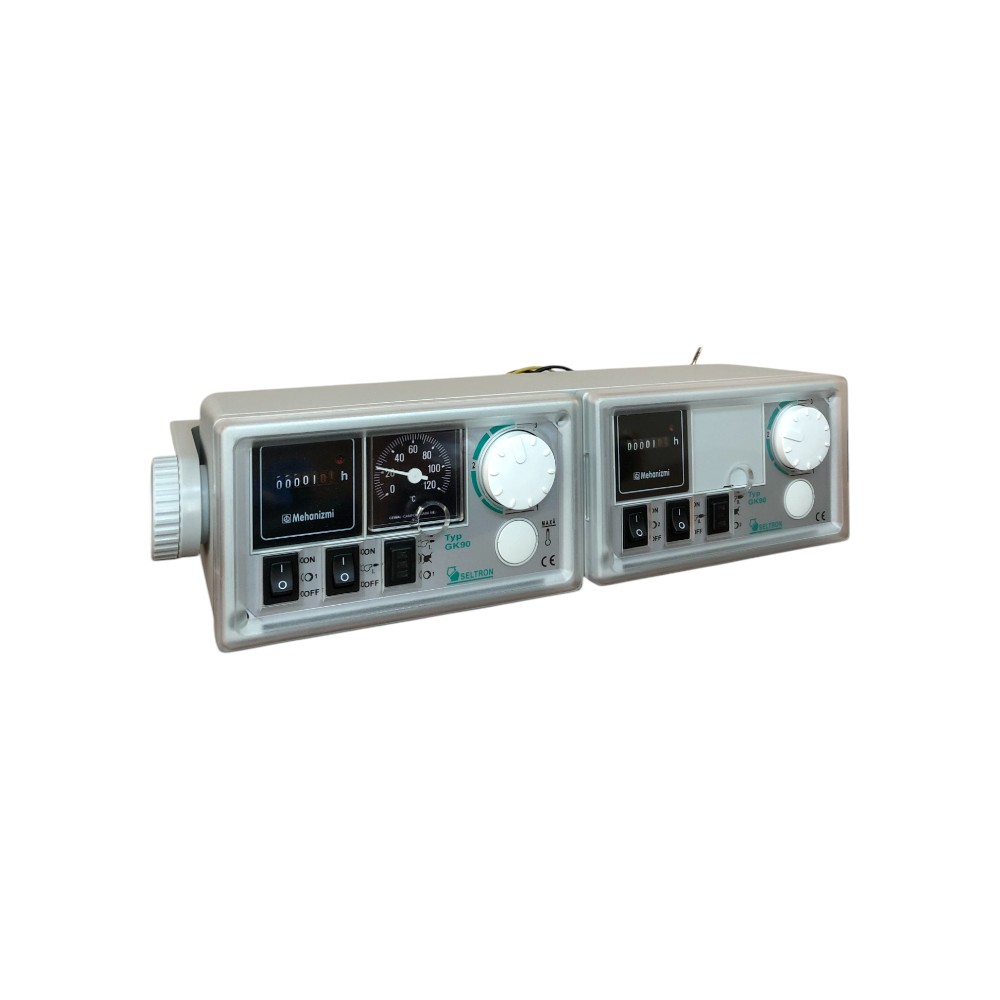

Kotlovska tabla Seltron GK90/H2

Kotlovski regulator GK90 namenjen je održavanju radne temperature kod kotlova na tekuće gorivo. Regulator se sastoji od modula za 1. i modula za 2. stepen gorionika. GK90 se koristi za radnu temperaturu kotla do 90°C. Moduli imaju ugrađene i brojače radnih sati gorionika za 1. i 2. stepen odvojeno. Radna temperatura za 1. stepen gorionika podešava se termostatom (9a), a za 2. stepen termostatom (9b). Temperatura drugog stepena postavlja se nešto niže od temperature za 1. stepen gorionika. U modul za 1. stepen ugrađen je sigurnosni termostat (10), koji isključuje gorionik u slučaju prekoračenja maksimalne dozvoljene temperature u kotlu. 1. stepen gorionika uključuje se prekidačem (4a), a 2. stepen prekidačem (4b), što signalizira lampica (7a i 7b). Grešku u radu gorionika signalizira crvena lampica (5a i 5b). Prekidačem (2a) uključuje se vodeća cirk. pumpa (KT1), a prekidačem (2b) cirk. pumpa sa domešavanje (KT2). Kapilarni termostat (8a) meri temperaturu u kotlu.

Obaveštenje: Kotlovska tabla GK90 se više ne proizvodi.
